Тормозной стенд ГАРО напольный для легковых автомобилей СТС-4-СП-14

Артикул: СТС-4-СП-14
1 329 988 руб.
Бренд/производитель:
Подробнее
В наличии

СТС-4-СП-14. Напольный роликовый стенд тормозной системы для легковых автомобилей с нагрузкой на ось до 3500 кг. С эстакадой

Перейти к описанию
Как получить товар:
  • 1Доставка курьером
  • 2Почтой или через ТК
  • 3Самовывоз

СТС-4-СП-14 Стенд тормозной силовой напольный

ОПИСАНИЕ тормозного стенда:

Предназначен для контроля эффективности рабочей и стояночной тормозных систем, устойчивости при торможении автомобилей с одной или несколькими ведущими осями (4WD режим) с нагрузкой на ось до 3,5 тонн.

  • Может использоваться в составе линии технического инструментального контроля при проведении технического осмотра автомобилей. (При условии доукомплектования соответствующими приборами и программным продуктом ПО ЛТК).
  • Методы проверки полностью соответствуют техническому регламенту Российской Федерации «О БЕЗОПАСНОСТИ КОЛЕСНЫХ ТРАНСПОРТНЫХ СРЕДСТВ» ТР ТС 018/2011, ГОСТ Р 51709-2004, ГОСТ 33997-2016.

СТС-4-СП-11 внесён в государственный реестр средств измерений РФ и имеет свидетельство об утверждении типа средств измерений за № 56636-14.

ОСОБЕННОСТИ напольного тормозного стенда:

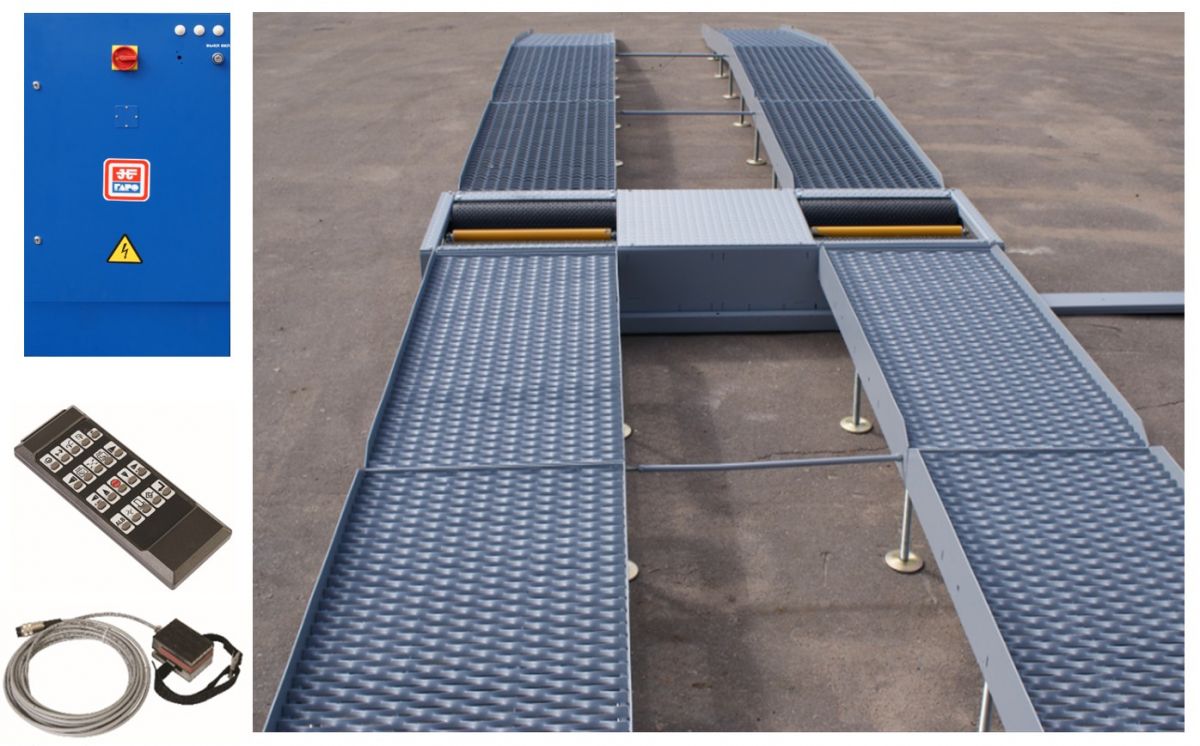

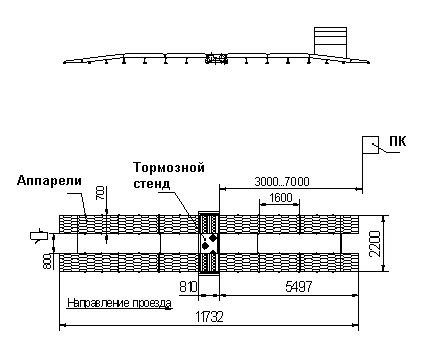

  • Напольная установка блока роликов (опорного устройства) с заездными аппарелями. Обработка результатов измерений на ПК и вывод их на экран монитора и принтер.
  • Режим 4WD позволяет испытывать автомобили с одной или несколькими ведущими осями;
  • Усилие на органе управления тормозами замеряется специальным БЕСПРОВОДНЫМ датчиком силы (педаметром) и передается по радиоканалу на ПК стенда.

Импортные комплектующие напольного тормозного стенда ГАРО.

  • В конструкции СТС-4 применяются высоконадежные мотор-редукторы ИТАЛЬЯНСКОГО производства. НЕМЕЦКИЕ датчики наличия автомобиля на стенде и следящего ролика.
  • Установка фланцевых мотор-редукторов производится консольно. Сборка ролик – мотор-редуктор имеет только 2 опоры на самоцентрирующихся подшипниковых опорах производства INA. Данное решение полностью снимает изламывающие нагрузки на валу двигателя по сравнению с трехточечной схемой крепления.
  • Металлические ролики с точечной наплавкой для обычных и шипованных шин (ПАТЕНТ RU 61695) обеспечивают исключительную долговечность на износ и нормативный коэффициент сцепления 0,8-0,7 (сух./влаж.). На опорном устройстве имеются дополнительные пластины от износа опорного устройства шипами.
  • Задние ролики расположены выше передних. Данное конструктивное решение существенно снижает силы, стремящиеся «вытолкнуть» автомобиль со стенда в процессе испытаний.
  • Надежная система измерений. В конструкции тормозных стендов ГАРО применяются высоконадежные тензометрические датчики отечественного производства. Каждый датчик имеет персональный паспорт завода изготовителя. Применяемые силовые и весовые датчики проверены суровыми условиями.
  • Управление тормозным стендом производится с пульта дистанционного управления, который передает сигналы компьютеру по радиоканалу, или с клавиатуры ПК. ПДУ с магнитом для удобства хранения – включен в комплект поставки.
  • В базовой комплектации использованы два режима помощи выезда автомобиля со стенда: блокировка роликов или принудительное вращение роликов стенда. По умолчанию используется вращение. Режим помощи при выезде может быть изменен только сервисным представителем при использовании сервисного ключа.
  • На рамке следящего ролика применены резиновые буферы.
  • Система самодиагностики (заложена в «Сервисной программе ГАРО»).
  • Дополнительные стальные защитные накладки от износа шипованными шинами.
  • Порошковая окраска опорного устройства долго сохраняет эстетичный вид и противостоит коррозии

Основные характеристики
Назначение Техосмотр / СТО / АПТ
По типу автомобилей Для легковых
Максимальная нагрузка на ось 3500
Диапазон измерений тормозной силы (на одном колесе), кН 0 - 10
Диапазон измерений силы на органе управления тормозной системы, Н 0 - 1000
Диапазон измерений массы приходящейся на ось, кг 0 - 3500
Диапазон измерений давления сжатого воздуха, МПа (бар) Не предусмотрено
Диапазон измерений усилия вталкивания сцепного устройства, Н 0 - 3700 нагружатель ТСУ - ОПЦИЯ
Количество скоростей испытаний 1
Начальная скорость торможения, имитируемая на стенде, км/ч 4,4
Диаметр роликов, мм 220
Длина роликов, мм 700
Ширина колеи, мм 800 - 2200
Диапазон диаметра колес автомобиля, мм 520 - 790
Потребляемая мощность не более, кВт 8
Максимальная кратковременная мощность не более, кВт 20

Габаритные размеры опорного устройства 700 х 2332 х 300* БЕЗ аппарелей
Масса опорного устройства, кг 450

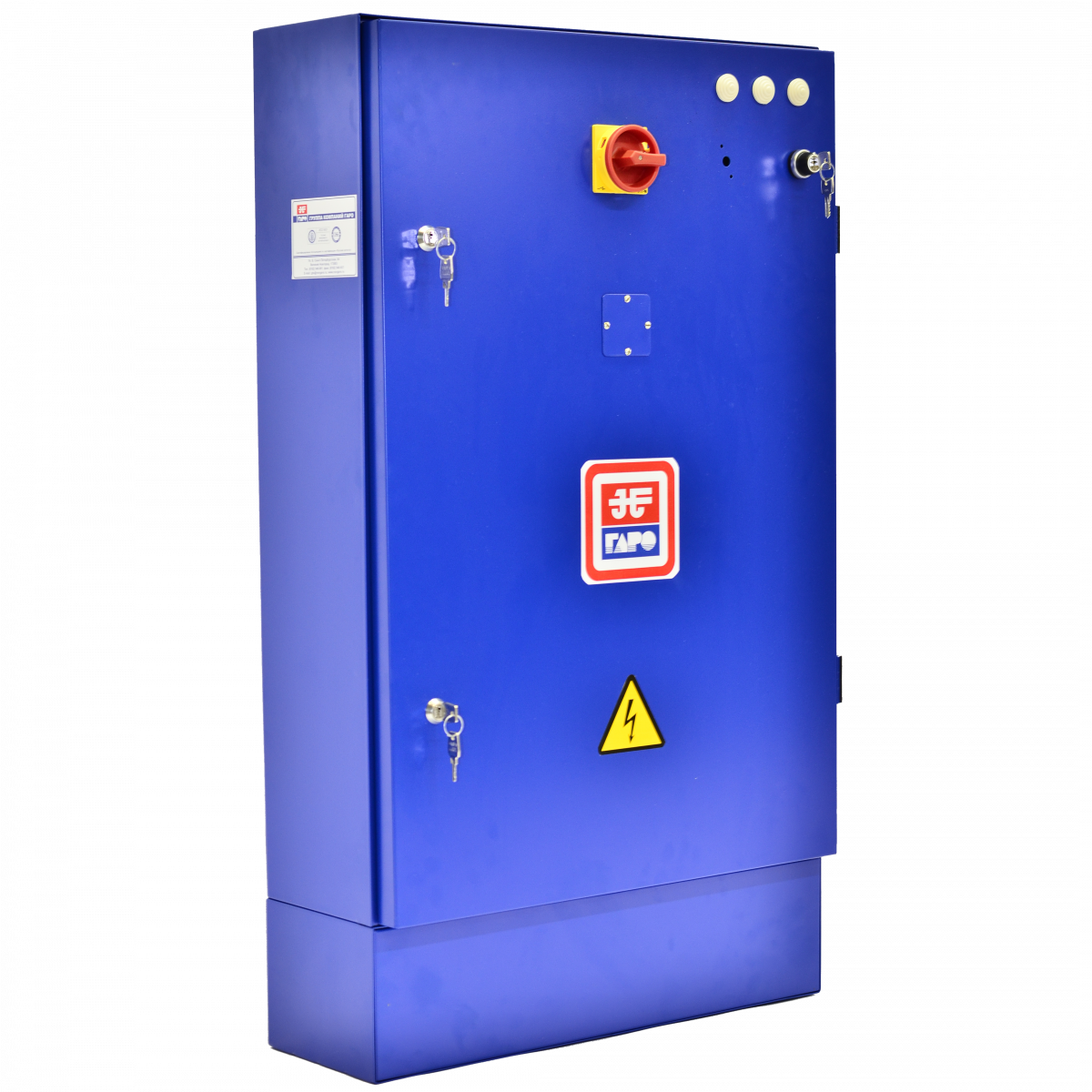

Габаритные размеры силового шкафа 600 х 210 х 1000
Масса силового шкафа, кг 31

Конструктивные и функциональные особенности
Исполнение блока роликов Моноблок
Тип установки Напольный
Тип роликов Стальные с точечной наплавкой
Возвышение задних роликов Да
Режим 4WD Да
Режим помощи при выезде Да (2 режима)
Система самодиагностики Да
Работа с датчиком давления в пневмосистеме тормозов Нет
Работа с нагружателем сцепного устройства прицепов Да
Работа с тестером увода Нет
Прочее Полностью соответствует законодательству в сфере техосмотра. Нагрузка на ось при проезде - до 4000 кг. Полноразмерные аппарели

Комплект поставки стандарт
Блок роликов Да
Силовой шкаф Да
ПО тормозного стенда Да
Весовые датчики Да
Рама фундаментная Да (рама для напольной установки)
Педаметр Да
ПДУ Да
Упор колесный Опция
Мостики переездные Опция
Рукоятка для ручного тормоза Да
Крышки блока роликов Опция
Тестер увода Нет
Рама фундаментная тестера увода Нет
Тестер подвески Нет
Рама фундаментная тестера подвески Нет
Коммуникационная стойка для ПК Опция
Датчик давления в пневмосистеме Нет
Дополнительные защитные пластины Да
