Стенд сход-развала EASYRAY 500 - PL — Пит Лайт

Артикул: EASYRAY 500 - PL — Пит Лайт
503 623 руб.
Бренд/производитель:
Подробнее
Осталось не много

EASYRAY 500 – стенд развал-схождения с камерой высокого разрешения HD (5Мп)

Перейти к описанию
Как получить товар:
  • 1Доставка курьером
  • 2Почтой или через ТК
  • 3Самовывоз

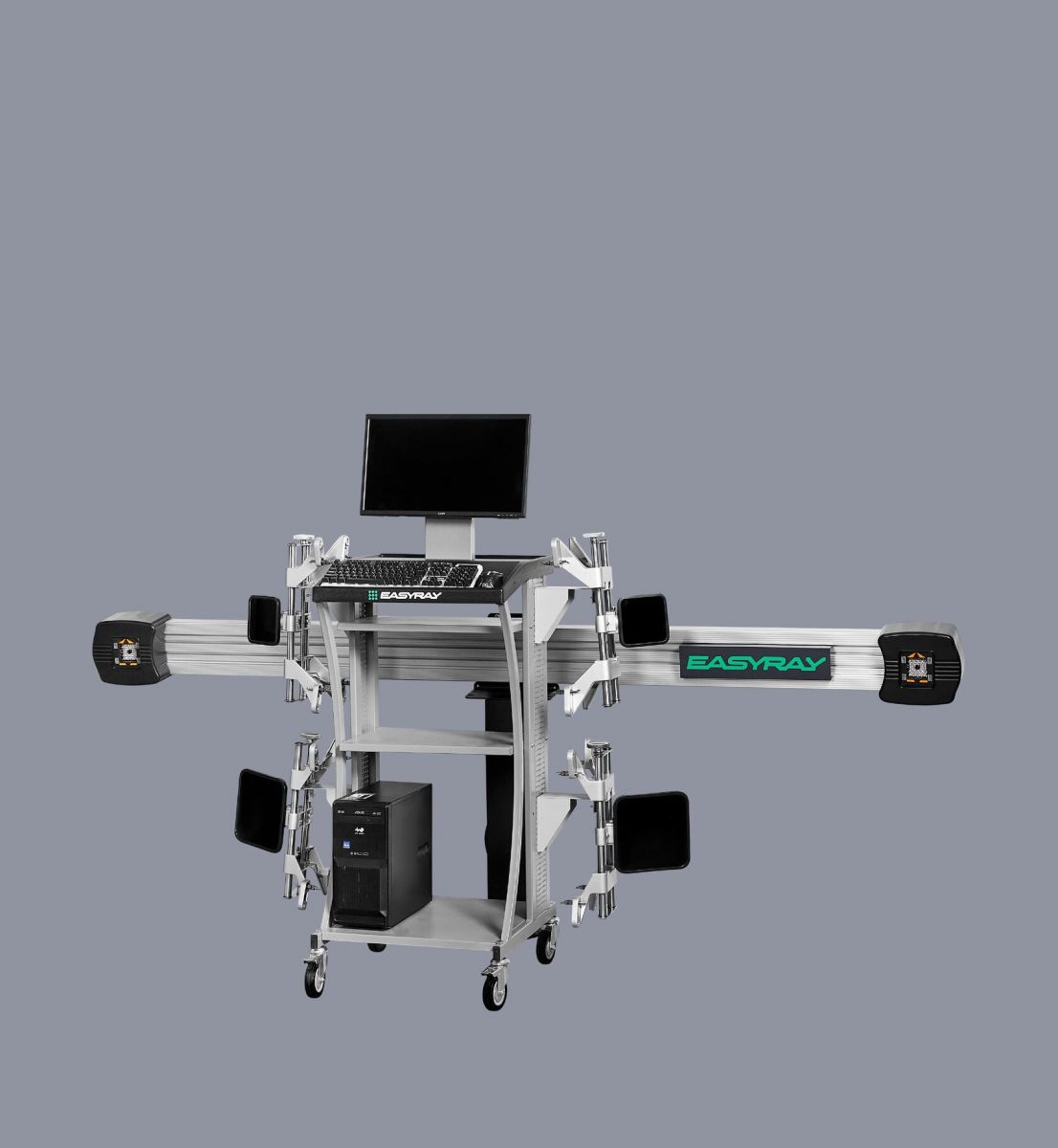

EASYRAY 500 – стенд развал-схождения с камерой высокого разрешения HD (5Мп)


Усовершенствованные камеры высокого разрешени (5Мп) позволяют ускорить процессы измерения и  использовать новые мишени меньшего размера и меньшей массы.

HD мишени – это одни из самых малых и легких мишений по сравнению с аналогичными стендами.

Для увеличения зоны обзора камер применяется электро-механическое устройство подъема/опускания балки с камерами. Это позволяет производить регулировки на автомобилях на любой высоте подъемника — при этом механику удобно производить регулировки как сверху так и снизу автомобиля.

Все показания регулировок отображаются на мониторе стенда в режиме он-лайн без каких-либо задержек.

Измерения всех углов колес производится относительно средней плоскости, которую стенд получает на первом шаге измерений при прокатывании автомобиля с установленными на колеса мишенями — компенсация биения дисков. Горизонтальная плоскость подъемника не является базовой, поэтому нет жестких требований к горизонту подъемника.

Премущества EASYRAY 500:

  1. Малые мишени занимают меньше места на колёсах автомобиля и облегчают тем самым доступ к сложно доступным точкам регулировки.
  2. Малый вес колёсных захватов с мишенями уменьшают нагрузку оператора, обеспечивая тем самым большую эргономичность
  3. Компенсация биения выполнятся прокатной автомобиля вперед-назад одновременно с измерениями углов.
  4. Не требует точного нивелирования подъемника, т.к. измерения производятся относительно виртуальной (средней) плоскости
  5. Возможность быстрого доступа ко всем функциям в процессе работы стенда
  6. Непрерывный он-лайн контроль углов на мониторе при регулировке
  7. Контроль геометрии взаимного положения осей автомобиля
  8. Возможность дополнительного ввода данных автомобилей в базу.
  9. Автоматические подъемное устройство позволяет проводить измерения  и регулировки на любой высоте

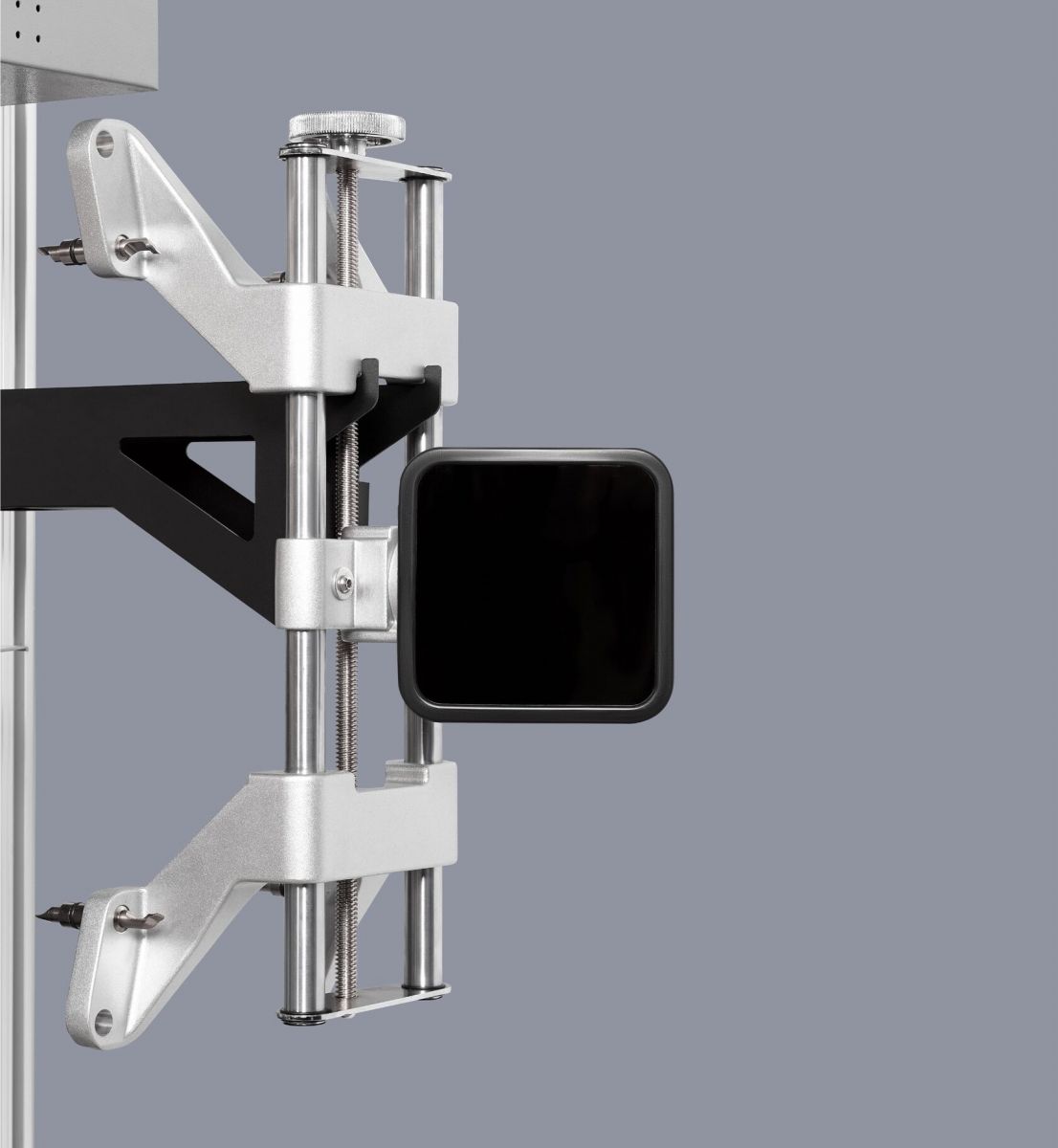

  10. Прочные колесные захваты с небьющимися мишенями надежно крепятся на дисках автомобиля.
Особенности PL — Пит Лайт (подходит только для работы на яме):
  1. кронштейн крепления балки на стену
  2. блок питания в корпусе в сборе
  3. балка с камерами(откалибрована)
  4. PC - моноблок 22" с настроенной программой и калибровочными данными
  5. фиксатор руля и тормоза
  6. колесные зажимы со стандартными мишенями (технология Stealth)
  7. кронштейны для зажимов (настенное крепление)

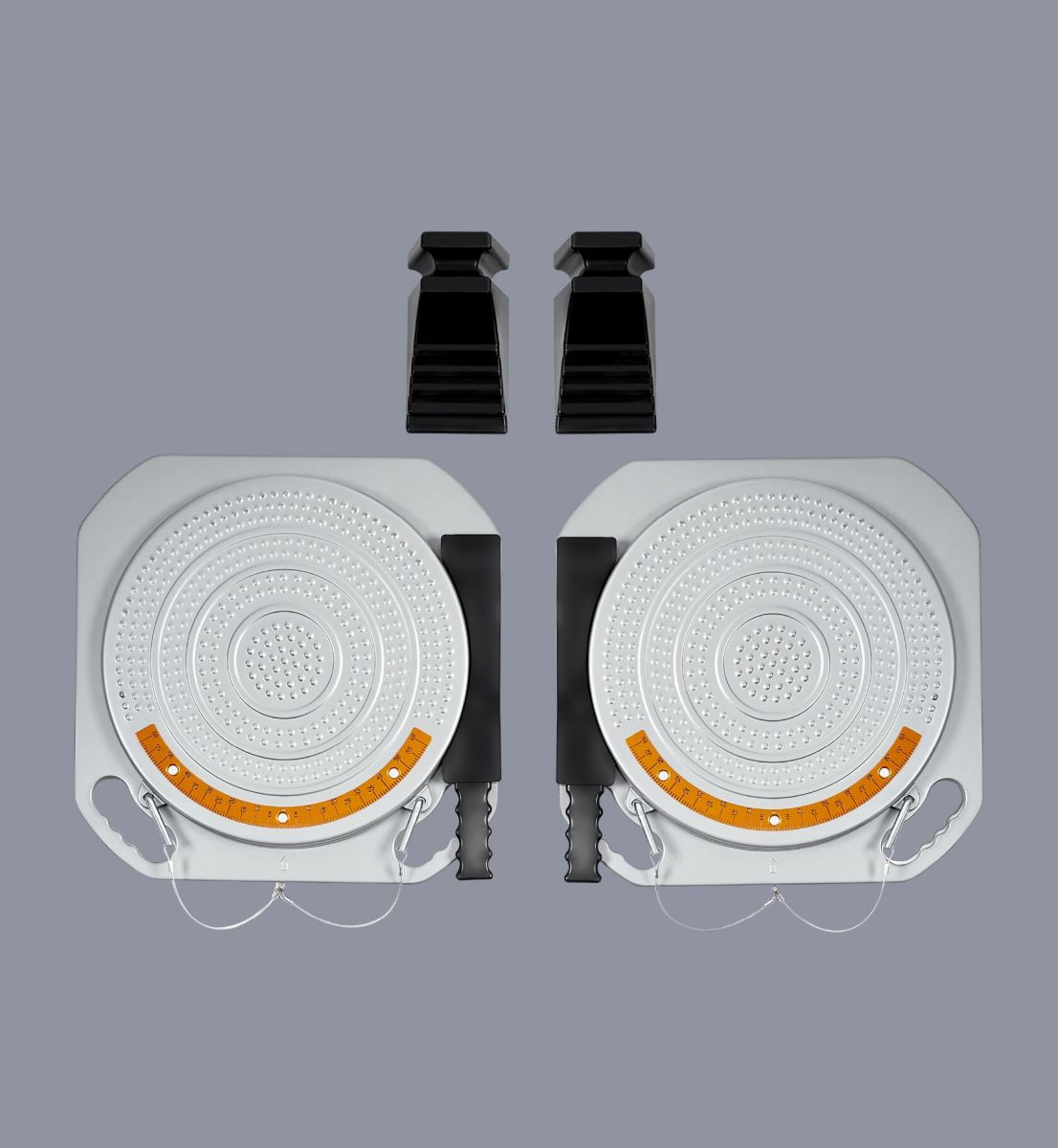

  8. без поворотных кругов (опция)
  9. без принтера (опция)



Технические характеристики:

Наименование характеристики Значение характеристики
Модель EASYRAY 500
Углы развала колес
Диапазон измерений, ...° ± 25
Пределы допускаемой абсолютной погрешности измерений, …' ± 5
Углы суммарного схождения колес
Диапазон измерений, ...° ± 45
Пределы допускаемой абсолютной погрешности измерений, …' ± 5
Углы продольного наклона оси поворота управляемых колес
Диапазон измерений, ...° ± 15
Пределы допускаемой абсолютной погрешности измерений, …' ± 6
Углы поперечного наклона оси поворота управляемых колес
Диапазон измерений, ...° ± 30
Пределы допускаемой абсолютной погрешности измерений, …' ± 6
Габаритные размеры, не более, мм
- светоотражающих мишеней ± 30
- передних 450 х 300
- задних 450 х 330
- стойки с видеокамерами 2800 х 400 х 2800
- приборной стойки 760 х 760 х 1150
Масса светоотражающих мишеней, не более, кг
- передних 4,38
- задних 4,55
Диапазон рабочих температур, °С от +10 до +50
Требования по электропитанию
Трехпроводная однофазная сеть переменного тока
Напряжение, В 220 +10%-15%
Частота, Гц 50/60
